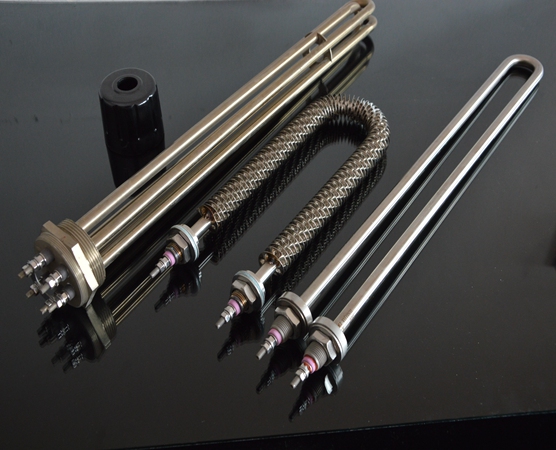

我公司生產的電熱管具有升溫快，工作溫度≤450℃的特點。 電壓：36-250V 功率：8-20W/cm2（有效發熱區表面積） 推薦規格：6︿20×40︿100 法蘭安裝電熱鍋爐用管狀電熱元件 電壓：440V、380V、250V、220V。 安裝形式：法蘭或緊固螺紋。 單支功率：5-10KW。 承受壓力：≤0.8Mpa。 外形尺寸：由顧客確定。
? 干燒電加熱管-設計前提須知
在設計干燒電加熱管之前，我們必須要搞明白幾個事情：
①加熱管是嵌入式干燒還是裸露空氣干燒？
②裸露空氣干燒的時候，是否有風循環？
③工作環境以及工作溫度
④安裝空間大??；
? 干燒電加熱管選型指導-材質選擇
干燒電加熱管的護套材質選擇主要根據加熱液體的情況來決定，一般可以按照如下材質選擇：
|
管材質 |
建議表面負荷 |
加熱介質 |
|
不銹鋼304 、321、316L |
5W/cm2 |
靜止的空氣 |
| 不銹鋼304 、321、316L | 5.5W/cm2 | 風速不低于6m/s |
| 不銹鋼310S、英格萊840、800 | 10W/cm2 | 靜止的空氣 |
| 不銹鋼310S、英格萊840、800 | 11W/cm2 | 風速不低于6m/s |
? 干燒電加熱管選型指導-加熱管樣式的選擇以及尺寸建議
※ 纏繞式翅片直棒型
|
功率 |
L長度 |
翅片長度 A |
緊固件 |
|
500 |
500 |
440 |
管徑12 配M18*1.5 |
|
700 |
700 |
640 |
管徑12 配M18*1.5 |
|
800 |
800 |
740 |
管徑12 配M18*1.5 |
|
1000 |
1000 |
940 |
管徑12 配M18*1.5 |
|
1200 |
1200 |
1140 |
管徑12 配M18*1.5 |
|
1500 |
1500 |
1440 |
管徑12 配M18*1.5 |
※ 纏繞式翅片U型
|
功率 |
L長度 |
翅片長度 A |
緊固件 |
|
500 |
200 |
170 |
管徑12 配M18*1.5 |
|
1000 |
450 |
420 |
管徑12 配M18*1.5 |
|
1500 |
700 |
670 |
管徑12 配M18*1.5 |
|
2000 |
950 |
920 |
管徑12 配M18*1.5 |
|
2500 |
1200 |
1170 |
管徑12 配M18*1.5 |
|
3000 |
1500 |
1470 |
管徑12 配M18*1.5 |
※ 纏繞式翅片W型
|
功率 |
L長度 |
翅片長度 A |
緊固件 |
|
2000 |
500 |
470 |
管徑12 配M18*1.5 |
|
2500 |
625 |
595 |
管徑12 配M18*1.5 |
|
3000 |
750 |
720 |
管徑12 配M18*1.5 |
|
3500 |
875 |
845 |
管徑12 配M18*1.5 |
|
4000 |
1000 |
970 |
管徑12 配M18*1.5 |
|
4500 |
1125 |
1095 |
管徑12 配M18*1.5 |
※ 方形翅片25*50型
|
功率 |
長度 Length |
緊固件 |
|
200 |
140 |
M14*1.5 |
|
500 |
250 |
M14*1.5 |
|
750 |
350 |
M14*1.5 |
|
1000 |
450 |
M14*1.5 |
|
1500 |
650 |
M14*1.5 |
|
2000 |
850 |
M14*1.5 |
|
3000 |
1300 |
M14*1.5 |
※ 方形翅片40*80型-可2根直棒，也可U型
|
功率 |
長度 L1 |
緊固件 |
|
1000 |
400 |
M16*1.5 |
|
1500 |
600 |
M16*1.5 |
|
2000 |
750 |
M16*1.5 |
|
2500 |
1100 |
M16*1.5 |
|
3000 |
1200 |
M16*1.5 |
|
3500 |
1500 |
M16*1.5 |
? 干燒電加熱管選型指導-使用注意點
-
干燒電加熱管使用最重要的一點原則是，散熱要好，空氣流動要好，或者嵌入孔中的時候，其間隙要小。只有干燒電加熱管表面散熱好，加熱管的壽命才會好。
-
干燒電加熱管使用時，額定電壓需要穩定，偏差過大，會導致干燒電加熱管表面負荷變大，造成表面溫度過高，超負荷工作。
有個客戶在五金店買了一個干燒電加熱管，工作溫度500度，不銹鋼304材質，沒用多久就燒壞了。他以為功率買大了，于是又重新買了個功率小的，沒燒幾天又壞了。于是就來咨詢我們。根據他提供的參數我們進行了分析，原因是他干燒電加熱管材質沒選好，那么今天我們來看看干燒電加熱管怎么選擇材質？
我們知道液體電加熱管是根據所加熱液體的性質來選擇材質，而干燒電加熱管是根據它的工作溫度來選擇材質。
- 如果不是長期使用，做試驗用，可以使用碳鋼材質。
- 工作溫度在100-300度，推薦使用不銹鋼304材質。
- 工作溫度在400-500度，推薦使用不銹鋼321材質。
- 工作溫度在600-700度，推薦使用不銹鋼310S的材質。
- 工作溫度在700度-800度左右的，建議使用英格萊進口材質。
